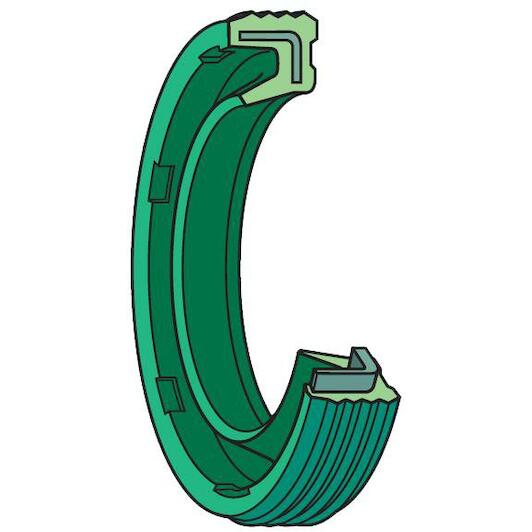

Les joints d'arbre radial sont des joints coulissants qui sont principalement utilisés pour sceller les roulements lubrifiés à l'huile
Ces joints en élastomère prêts à l'emploi ont généralement un renfort métallique ou logement
La lèvre d'étanchéité est généralement en caoutchouc nitrile et est normalement pressée contre une surface de contact sur l'arbre au moyen d'un ressort
Selon le matériau d'étanchéité et le fluide à introduire. ou maintenus à l'extérieur, les joints d'arbre radiaux peuvent être utilisés à des températures comprises entre 60 et +190 ° C
La zone de contact entre la lèvre d'étanchéité et la surface de contact est vitale pour l'efficacité du joint
La dureté de la surface de la surface de contact doit normalement être d'au moins 55 HRC, et la profondeur de durcissement doit être d'au moins 0,3 mm
La rugosité de surface selon ISO 4288: 1996 doit être dans les limites de Ra = 0,2 à 0 , 8 mm
B Dans les applications à faibles vitesses, une bonne lubrification et une contamination minimale, une dureté inférieure peut être utilisée.
Le meulage à mortaise est recommandé pour empêcher l'action de pompage des rainures de meulage en spirale.
doit maintenir le logement du roulement, le joint doit être équipé de la lèvre vers l'intérieur
Si la tâche la plus importante est d'éloigner les contaminants, la lèvre doit pointer vers l'extérieur
