Pour quel diamètre d'arbre ce palier applique est-il conçu?

Ce palier est conçu pour un arbre de 70 mm de diamètre avec alésage cylindrique.

Comment l'arbre est-il fixé dans le roulement?

Vous fixez fermement l'arbre sur la bague intérieure à l'aide de vis de blocage.

Quel est l'entraxe des trous de fixation?

La distance entre les centres des trous de fixation du corps est de 152 mm.

Quelle taille de boulon faut-il pour monter le corps en fonte?

Vous fixez le palier carré à l'aide de 4 boulons de fixation de 16 mm.

Ce palier permet-il un déplacement axial?

L'unité tolère un alignement initial modéré mais n'autorise aucun déplacement axial.

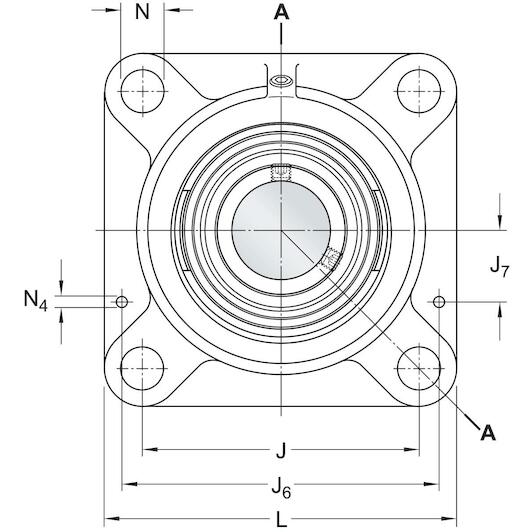

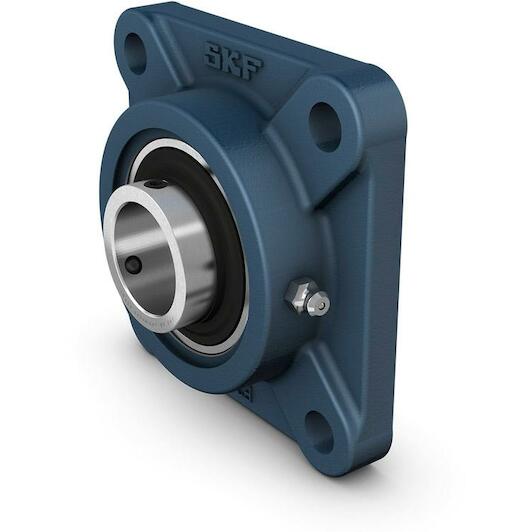

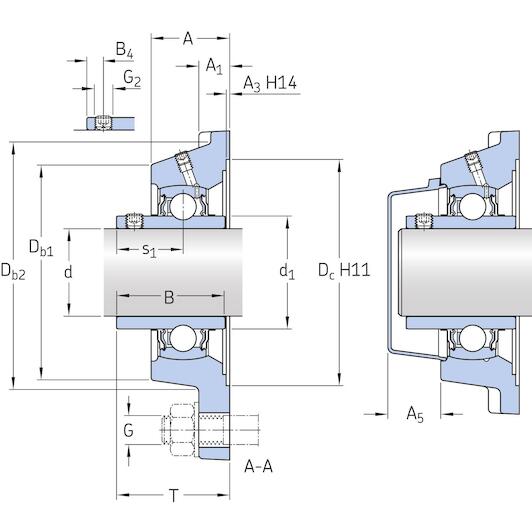

SKF FYJ 70 TF Roulement à billes Y avec bride carrée, d 70 mm, A 50.5 mm, J 152 mm

Numéro d'article du fournisseur: SKF FYJ 70 TF | EAN 7316570574760

Prix conseillé 658,59 €

325,95 TTC

269,38 € HT (éco-contributions incluses)

En stock - Immédiatement disponible | Nous avons 3 produits en stock.

Commandé avant 20h - livré à partir du 12/10/2026
Livraison gratuite
Livraison par DHL

↓ Documents (1) ✆ Parlez à un spécialiste

Montage robuste avec palier applique Skf

Avantages pratiques

Corps solide en fonte: Le corps en fonte garantit une excellente rigidité pour absorber efficacement les vibrations et supporter des charges intensives.
Fixation aisée par vis: Vous bloquez fermement l'unité sur un arbre de 70 mm à l'aide des vis de serrage intégrées.
Protection durable contre l'encrassement: Grâce à son étanchéité performante, le roulement reste préservé de la poussière pour assurer une rotation fluide et fiable.

En un coup d’œil

Le bon choix pour

Avec le palier applique Skf fyj 70 TF, vous montez solidement et précisément des arbres de transmission rotatifs de 70 mm sur vos bâtis de machines ou parois. Son corps robuste en fonte à bride carrée, doté d'un entraxe de fixation de 152 mm, absorbe parfaitement les vibrations et offre une excellente stabilité sous de lourdes charges mécanices. Grâce au blocage rapide par vis de calage sur la bague intérieure prolongée, vous fixez l'arbre en toute fiabilité, tandis que l'unité compense facilement les défauts d'alignement initiaux modérés. L'étanchéité intégrée protège efficacement le roulement contre la poussière, garantissant une rotation fluide et un entretien réduit sur vos convoyeurs et installations industrielles.

Informations sur le produit FAQ

325,95 €

En stock - TTC

Principales caractéristiques selon notre expert

Diamètre d'arbre: 70 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré

Description du produit

Ces paliers roulements-inserts à applique carrée sont conformes aux normes industrielles japonaises (JIS). Ils sont constitués d'un roulement-insert, avec une bague intérieure débordante et un blocage par vis de serrage, et conviennent pour des applications où le sens de rotation est constant ou variable. Le roulement est monté dans un palier en fonte, qui peut être boulonné à la paroi ou au châssis d'une machine. Les paliers roulements-inserts peuvent admettre un défaut d'alignement initial modéré mais ne permettent normalement pas de déplacement axial.

Résistent à de hauts niveaux de contamination
Conçus pour des températures et vitesses élevées
Supportent des charges relativement lourdes
Économiques

Documents

⤓ Fiche technique PDF

Spécifications

Diamètre d'arbre: 70 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré
Lubrifiant: Graisse
Douille en caoutchouc: Sans
Type d'étanchéité: Contact, standard
étanchéité, roulement: Joint et déflecteur des deux côtés
Matériau, roulement: Acier pour roulement
Remarque: Vitesse limite avec tolérance d'arbre h6
Type de palier applique: Carrée
Type de palier: Applique
Applications: Pour applications de manutention
Charge statique de base: 45
Taille de clé hexagonale pour vis de réglage: 5
Tightening torque, set screw: 16.5
Raccord de graissage: Avec
Matériau, palier: Fonte
Nombre de trous de boulon des dispositifs de fixation: 4
Diamètre du boulon de fixation: 16
Largeur de roulement, totale: 69.9
Charge dynamique de base: 62.4
Revêtement: Sans
Largeur globale du palier: 50.5
Dispositif de retenue, bague intérieure: Vis de réglage
Trou de lubrification: Avec
Type de trou du boulon de fixation: Lisse
Vitesse limite: 2800
Largeur totale: 70.3
étanchéité, palier complet: Sans
Entraxe des trous de boulon: 152
Vis de réglage: M10x1

Marque SKF
01191045
EAN 7316570574760
Numéro d'article du fournisseur SKF FYJ 70 TF
