Description du produit:

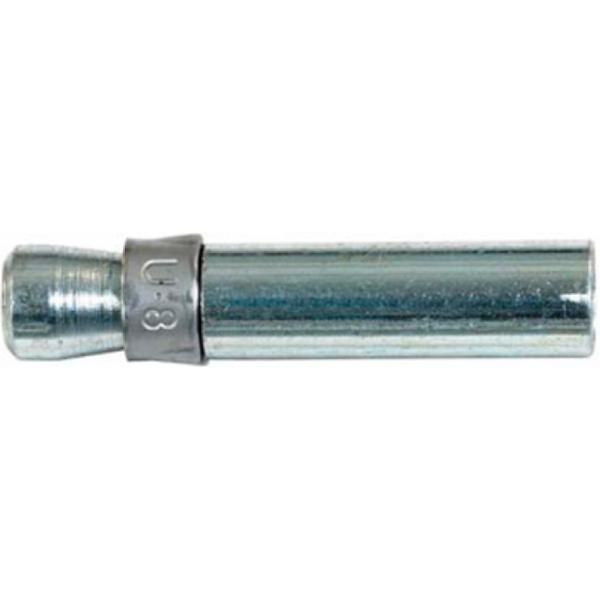

- Le goujon d'ancrage EXA est une cheville métallique avec taraudage particulièrement facile à installer, pour des ancrages dans le béton non fissuré.
- Les deux bagues d'expansion accroissent la zone d'expansion et réduisent le glissement.
- Dans sa version en acier inoxydable, la cheville taraudée convient pour l'ancrage de garde-corps, consoles et chemins de câbles à l'extérieur.
- Grâce au taraudage, les tiges filetées et vis pour l'ancrage des éléments à fixer peuvent être montées et démontées avec des efforts réduits.
Avantages:
- Les deux bagues d'expansion accroissent la zone d'expansion et réduisent le glissement. Ceci permet une installation simple et rapide.
- Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.
- La version courte EXA K*) peut être utilisée dans des supports minces grâce à sa profondeur d'ancrage réduite.
- *) non couverte par l'homologation

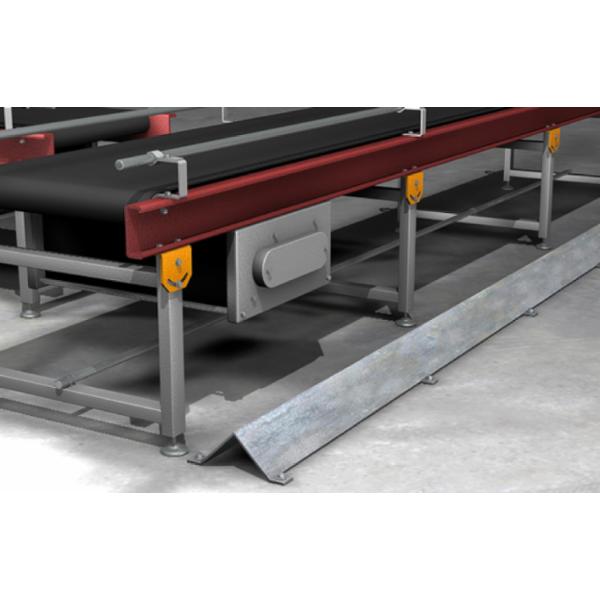

Applications:
- Constructions métalliques
- Barres d'appui
- Consoles

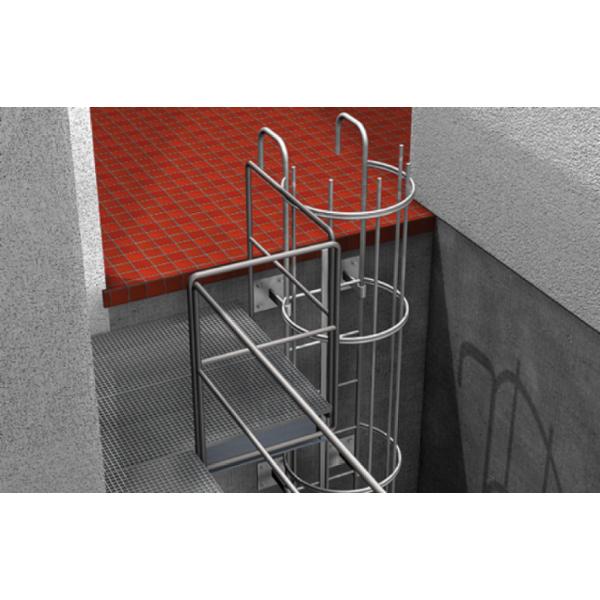

- Echelles
- Chemins de câbles
- Machines
- Escaliers
- Portails
- Façades
Versions:
Matériaux:
- Agréée pour :
- Béton C20/25 à C50/60, non fissuré
- Convient également pour :
- Béton C12/15
- Pierre naturelle à structure dense
Fonctionnement / Montage:
- Le goujon EXA convient pour le montage en attente et le montage traversant.
- Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
- Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
- Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)
Principales caractéristiques selon notre expert
-
Dimension du filet: 6 mm
-
Longueur totale: 48 mm
-
Matériau: Acier
-
Traitement de surface: Zingué
-
Diamètre de perçage: 8 mm
Spécifications / Toutes les caractéristiques
-
Marque:
FISCHER
-
87051263
-
EAN:
4048962115352
-
Numéro d'article du fournisseur:
FISCHER 512258
- Dimension du filet
- 6 mm
- Longueur totale
- 48 mm
- Matériau
- Acier
- Traitement de surface
- Zingué
- Diamètre de perçage
- 8 mm
- Profondeur minimale de vissage
- 6 mm
- Montage à distance
- Non
- Taille du filetage (métrique)
- 6 mm
- Profondeur de vissage max.
- 15 mm
- Montage frontal
- Oui
- Fil de fer
- M6
- Raccord pierce
- Non
- Profondeur de perçage minimale pour le montage frontal
- 60 mm
