Een manometer is een meter waarmee druk wordt gemeten. Een manometer of drukmeter wordt gebruikt om de luchtdruk of waterdruk in een systeem te meten. Een eenvoudige manometer is een U-vormige buis met aan de ene kant contact met de atmosfeer, dus atmosfeerdruk, en aan de andere kant de druk die gemeten wordt. De buis zelf is gevuld met een vloeistof, met kwik, ethanol of gewoon water.
Digitale manometer vs. analoge manometer
Manometers kunnen worden ingedeeld in twee categorieën: analoge manometers en digitale manometers. Analoge manometers gebruiken een eenvoudig maar nauwkeurig mechanisme om de luchtdruk te bepalen, waarbij vloeistof wordt verplaatst. Een U-vormige buis die aan één kant open is, wordt deels gevuld met water, kwik of ethanol.
In plaats van vloeistoffen gebruiken digitale manometers een druktransducer. Een elastisch deel van de transducer detecteert drukniveaus en zet deze energie om in een elektronisch signaal. Dit signaal wordt omgezet in een getal wat op een display wordt getoond. Voor bepaalde toepassingen kan gebruik worden gemaakt van een digitale drukkalibrator in plaats van een manometer.
Waar worden manometers voor gebruikt?
Zonder manometers zouden vloeistofstroomsystemen onvoorspelbaar en onbetrouwbaar zijn. Manometers worden daarom gebruikt om de druk van een proces te meten ten opzichte van atmosferische of andere processen. Een manometer is een veelzijdig instrument en wordt in veel verschillende industrieën en toepassingen gebruikt. Misschien heb je zelf wel een fietspomp met manometer liggen.

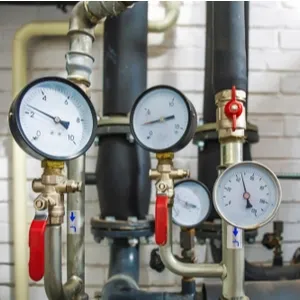

Een manometer wordt bijvoorbeeld gebruikt om het drukverschil tussen twee punten in een leiding te meten. Het kan ook worden gebruikt om het drukverschil tussen twee leidingen te bepalen. Digitale manometers worden gebruikt voor het monitoren en onderhouden van HVAC-systemen, het monitoren van compressorsystemen en het monitoren van gasdruk.

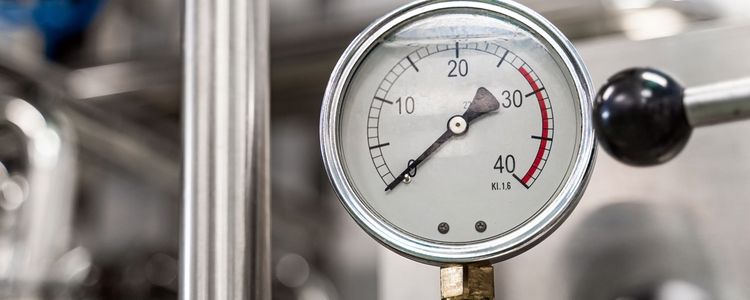

Welke manometer kun je het beste kopen?

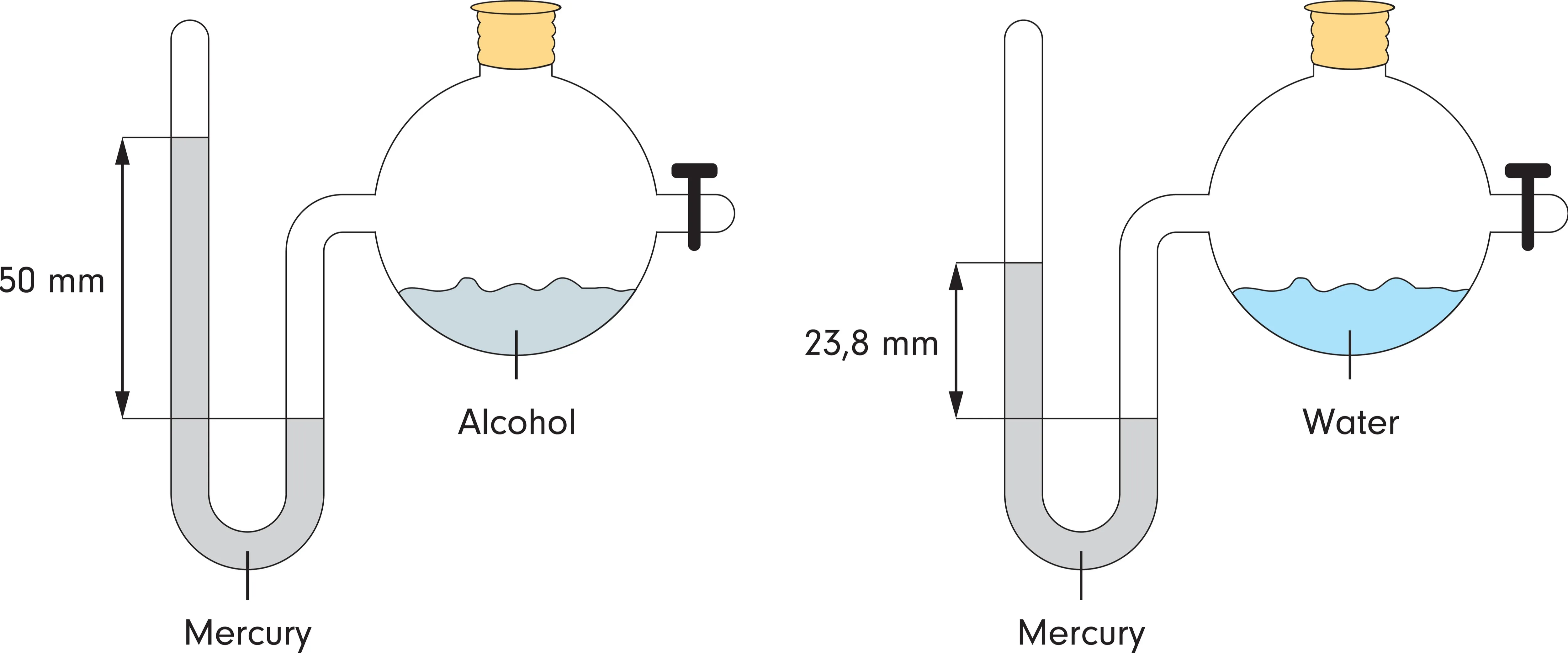

U-buis manometer
De eenvoudigste manometer bestaat uit een U-vormige glazen buis met vloeistof. De schuine en verticale U-buismanometers zijn vrij goedkoop. Ze worden vaak gebruikt bij het meten van verschildruk met flowmeters zoals pitotbuizen, openingen en mondstukken. De druk die wordt gemeten en wordt uitgeoefend op de linkerkant van de manometer is van constante waarde. De vloeistof stopt pas met bewegen als de druk die wordt uitgeoefend door de vloeistofkolom voldoende is om de druk die wordt uitgeoefend op de linkerkant van de manometer in evenwicht te brengen.
Micromanometer
Een micromanometer wordt gebruikt voor het meten, testen, balanceren en berekenen van de snelheid en het volumedebiet. Een micromanometer heeft, zoals je al kunt vermoeden, een hoge nauwkeurigheid voor het meten van over-, onder- en verschildruk. Een micromanometer is dus een type manometer die ontworpen is om hele kleine drukverschillen te meten. Micromanometers zijn er in verschillende uitvoeringen, maar de digitale micromanometer is de meest voorkomende.
Buisveermanometer
Een buisveermanometer is een mechanisch drukmeetapparaat en werkt dus zonder het gebruik van elektriciteit. De buisveermanometer of Bourdon-manometer, vernoemd naar de Franse uitvinder Eugène Bourdon, bestaat uit een buis die tot een spoel of een boog is gebogen. Naarmate de druk in de buis toeneemt, rolt de spoel af. Aan het einde van de buisveer bevindt zich een overbrengmechanisme. Dit zet de rechtlijnige beweging met behulp van de juiste tandwielverhouding om in een grotere rondgaande beweging van een wijzer. Hierdoor beweegt de wijzer over de wijzerplaat, waarop de gemeten druk kan worden afgelezen.
